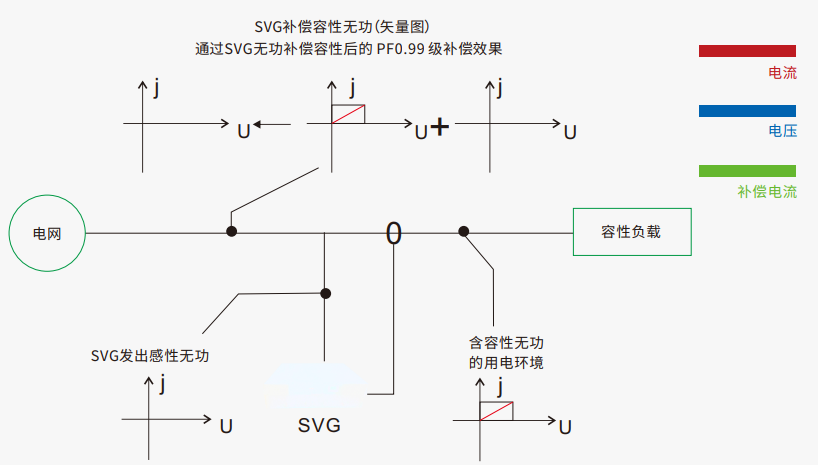

是連接在電?上的電壓源逆變器，通過實時監測調節逆變器輸出電壓的相位和幅值，可改變電路吸收或發出的?功電流，實現動態?功補 償。SVG可以等效為幅值和相位均可控制的、與電?同頻率的交流電壓源，通過交流電抗器連接到電?上。對于理想的SVG僅改變其輸出電壓的 幅值即可調節與系統的?功交換；當輸出電壓?于系統電壓時，SVG?作于“感性”區，吸收感性?功功率（相當于電抗器）；反之SVG?作于“容 性”區，發出感性?功功率（相當于電容器）。如圖1所?，其中s和i分別為電?電壓和SVG輸出交流電壓。
